Plancher chauffant hydraulique, en construction neuve et en rénovation

Un plancher chauffant hydraulique fait circuler de l’eau tiède dans un réseau de tubes noyés dans la chape, sous le revêtement de sol. Toute la surface de la pièce devient un émetteur de chaleur, qui rayonne à basse température. Résultat : une chaleur répartie du sol au plafond, aucun radiateur sur les murs, et un confort ressenti à une température d’air plus basse d’un degré environ.

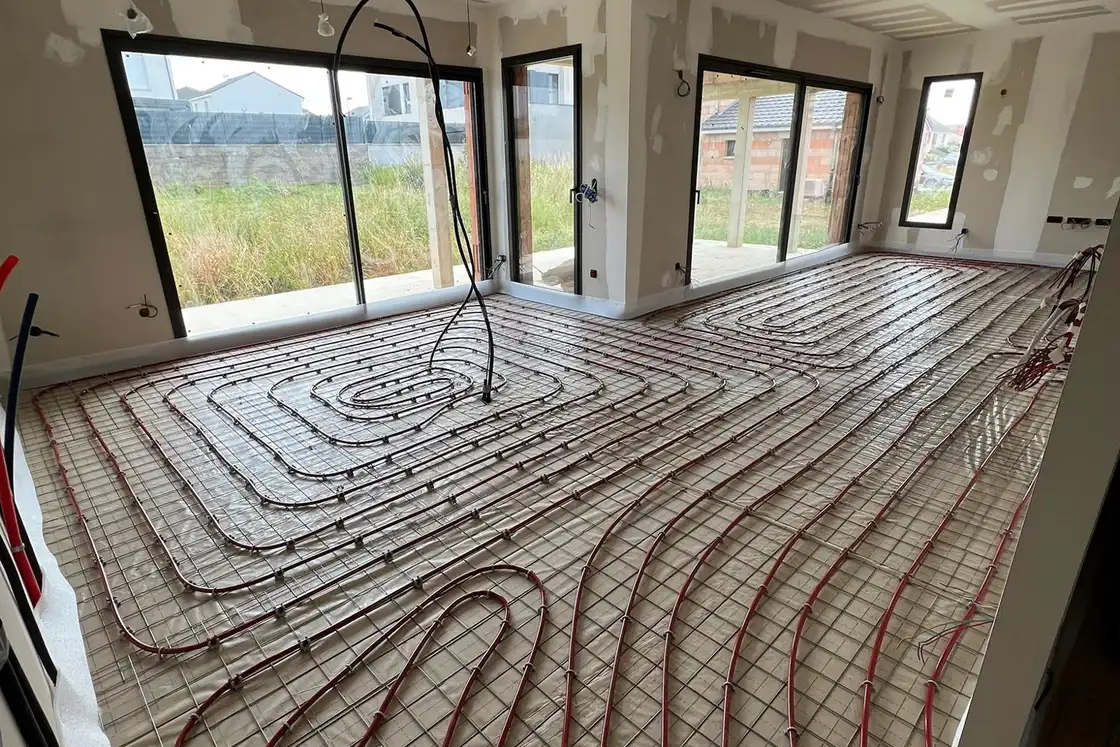

Nous en posons surtout en maison neuve, associés à une pompe à chaleur air/eau, et de plus en plus en rénovation lorsque les sols sont refaits. La photo de cette page montre l’un de nos chantiers en maison neuve, avant le coulage de la chape.

Comment il est constitué

• Un isolant posé sur la dalle, souvent un panneau à plots ou quadrillé qui guide et maintient les tubes, avec une bande périphérique le long des murs pour absorber la dilatation.
• Des tubes en PER avec barrière anti-oxygène ou en multicouche, de 16 à 20 mm de diamètre, posés en spirale ou en serpentin. Le pas de pose, de 10 à 20 cm, se resserre le long des baies vitrées et des murs froids.
• Des boucles de 100 à 120 m au plus, chacune raccordée à un collecteur équipé de débitmètres pour équilibrer les débits.
• Une chape d’enrobage, fluide à base d’anhydrite (environ 5 cm) ou ciment (6 à 7 cm).
• Une régulation par pièce : un thermostat commande la tête électrothermique de chaque boucle.

Température de départ et puissance

Un plancher chauffant travaille avec une eau de 30 à 35 °C au départ. La norme limite la température de surface à 28 °C dans les pièces de vie, ce qui plafonne sa puissance autour de 60 à 80 W/m² : largement suffisant dans une maison neuve ou bien isolée, mais un point à calculer dans une maison ancienne peu isolée.

C’est cette basse température qui en fait l’émetteur idéal d’une pompe à chaleur air/eau : plus l’eau est tiède, plus le rendement de la PAC est élevé. Avec une chaudière gaz à condensation, le plancher favorise aussi la condensation.

En rénovation : les solutions à faible épaisseur

Refaire un plancher chauffant classique en rénovation obligerait à casser la dalle. Trois solutions l’évitent :

• Système mince : des plaques de 1 à 2 cm et un ragréage d’enrobage, soit 2 à 3 cm au total au-dessus de la dalle existante.
• Rainurage : des saignées fraisées directement dans une chape existante saine, refermées par un ragréage, sans surépaisseur notable.
• Voie sèche : des panneaux isolants rainurés avec diffuseurs en aluminium, pour les planchers bois qui ne supportent pas de chape.

Ces systèmes réagissent plus vite qu’un plancher épais, mais leur isolant est mince : sur un sol au-dessus d’un sous-sol ou d’un vide sanitaire, l’isolation du plancher bas par-dessous se combine utilement.

La version rafraîchissante

Associé à une pompe à chaleur réversible, le plancher fait circuler en été une eau à 18 ou 20 °C. Il abaisse la température intérieure de 2 à 3 °C, sans courant d’air ni bruit. La limite est physique : si le sol devient plus froid que le point de rosée de l’air, de la condensation se forme. Une sonde d’hygrométrie pilote la température de départ et coupe le rafraîchissement par temps lourd. On parle de plancher rafraîchissant, pas de climatisation.

Ce qu’il faut prévoir

• En neuf : réserver 10 à 15 cm entre dalle brute et sol fini, et prévoir l’emplacement du collecteur, idéalement au centre de la maison.
• En rénovation : vérifier la hauteur sous les portes, les seuils et le premier nez de marche ; tenir compte du temps de séchage.
• Revêtement : carrelage ou pierre de préférence ; parquet ou sol souple certifié pour plancher chauffant.
• Usage : un plancher a de l’inertie ; il se règle sur une consigne stable plutôt qu’avec de grands abaissements la nuit.

Le déroulé du chantier

En maison neuve, nous intervenons après les cloisons et les réseaux électriques, avant la chape. Une maison de 120 m² se pose en deux à trois jours : bande périphérique, isolant, tubes, collecteur. Nous réalisons un essai en pression du réseau avant le coulage et le maintenons pendant la chape, pour qu’aucun tube ne soit endommagé sans qu’on le voie. Après séchage, la première mise en chauffe suit un protocole progressif ; c’est elle qui permet ensuite la pose d’un parquet sans risque.

Les erreurs les plus fréquentes

Un isolant trop mince sous le réseau, des boucles trop longues qui chauffent mal en bout, un pas uniforme qui laisse froids les abords des baies, une chape coulée sans essai en pression, une mise en chauffe brutale qui fissure la chape : ce sont les défauts que l’on retrouve des années plus tard. Ils ne se rattrapent pas sans casser le sol.

Le plancher chauffant n’est pas aidé en lui-même : les aides éventuelles portent sur la pompe à chaleur qui l’alimente, voir la page aides à la rénovation énergétique. Nos chantiers de construction neuve sont présentés sur la page réalisations. Pour les autres émetteurs, consultez la page radiateurs et chauffage central. Demandez votre étude gratuite.
