Pompes à chaleur air/eau, unités extérieures et modules intérieurs

Trois unités extérieures et trois modules intérieurs de pompes à chaleur air/eau, photographiés sur plusieurs chantiers : socles, plots antivibratiles, réseaux en cuivre, vases d’expansion et collecteurs de plancher chauffant.

Métier: Pompe à chaleur
Secteur: Lorraine
Chantier: 16 octobre 2026

Cette fiche rassemble des photos prises sur plusieurs chantiers de pompes à chaleur air/eau : trois unités extérieures et trois modules intérieurs. Elles ne forment pas une seule installation, et nous ne savons pas, photo par photo, quelle unité extérieure correspond à quel module. Nous ne donnons donc ni commune, ni puissance, ni durée : seulement ce que les images montrent.

Les unités extérieures

Les trois machines sont posées hors sol. La première repose sur un socle en béton et des plots antivibratiles noirs ; la troisième, en construction neuve contre un mur en briques de terre cuite, sur une dalle et des plots du même type. La deuxième est montée sur pieds le long d’une maison récente. Surélever l’unité la protège des eaux de ruissellement et de la neige, et laisse s’écouler les condensats produits lors du dégivrage.

Les plots ont un autre rôle : ils évitent que les vibrations du compresseur et du ventilateur se transmettent au sol puis au mur. Chaque machine est aussi laissée à distance du mur, pour que l’air aspiré à l’arrière circule librement. Une unité collée à la façade recycle son propre air froid et perd en rendement.

Les modules intérieurs

Le premier module est installé dans un sous-sol, sous des gaines calorifugées fixées au plafond. Les deux autres se trouvent dans des locaux techniques, à côté d’un réseau en cuivre façonné et fixé au mur. On y distingue des vases d’expansion, qui absorbent la dilatation de l’eau quand elle chauffe, des filtres sur les canalisations et des vannes d’isolement qui permettent d’intervenir sans vidanger toute l’installation.

Sur la dernière photo, des collecteurs de plancher chauffant occupent le bas du mur. Chaque sortie alimente une boucle, réglable séparément pour équilibrer les pièces.

Ce que cela apporte

Une pompe à chaleur air/eau bien posée chauffe la maison et, selon le modèle, l’eau sanitaire, avec une eau tiède particulièrement adaptée au plancher chauffant. Voyez notre page pompe à chaleur air/eau et notre article sur le prix d’une pompe à chaleur air/eau, puis demandez votre étude gratuite.

Le chantier en images

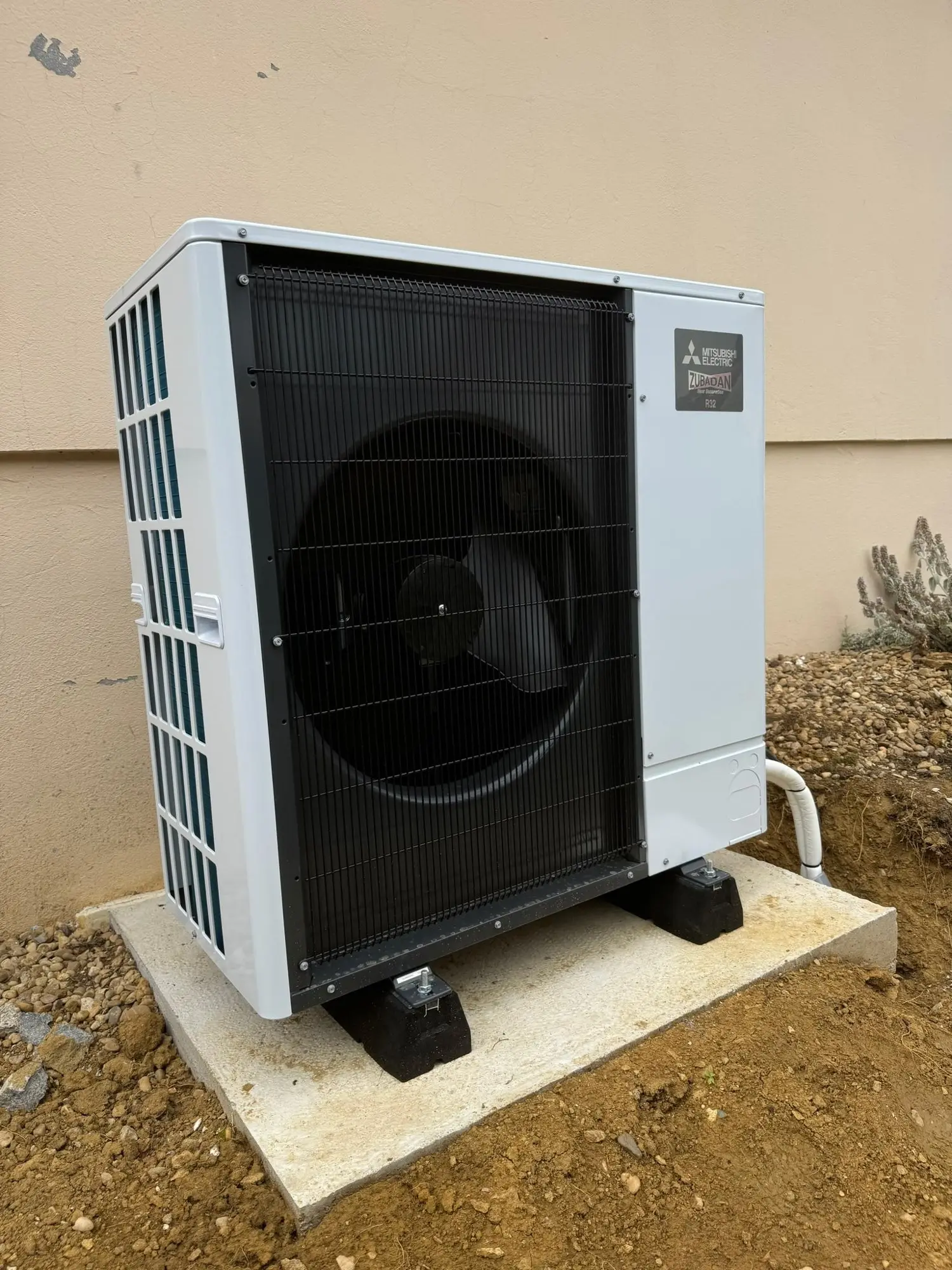

Le socle béton isole la machine du sol ; les plots absorbent les vibrations du ventilateur et du compresseur.
Posée sur pieds le long du mur, la machine reste surélevée par rapport à la terrasse, à l’écart des fenêtres.
En construction neuve, l’unité extérieure est installée sur sa dalle avant même la finition des abords.
En sous-sol, les réseaux sont calorifugés au plafond pour limiter les pertes et la condensation.
Réseau en cuivre façonné au mur, vase d’expansion rouge, filtres et collecteur de distribution.
En partie basse, les collecteurs de plancher chauffant distribuent l’eau vers chaque boucle.
