Chaufferie avec chaudière murale, ballon d’eau chaude et réseau cuivre

Les deux photos montrent un même local technique sous deux angles. On y voit une chaudière murale, un ballon d’eau chaude posé au sol et tout le réseau qui les relie aux circuits de chauffage. Le chantier n’a pas été documenté autrement : nous décrivons ce que les images montrent, sans en déduire la commune, l’énergie utilisée par la chaudière, la surface chauffée ni la durée des travaux.

Ce que l’on voit

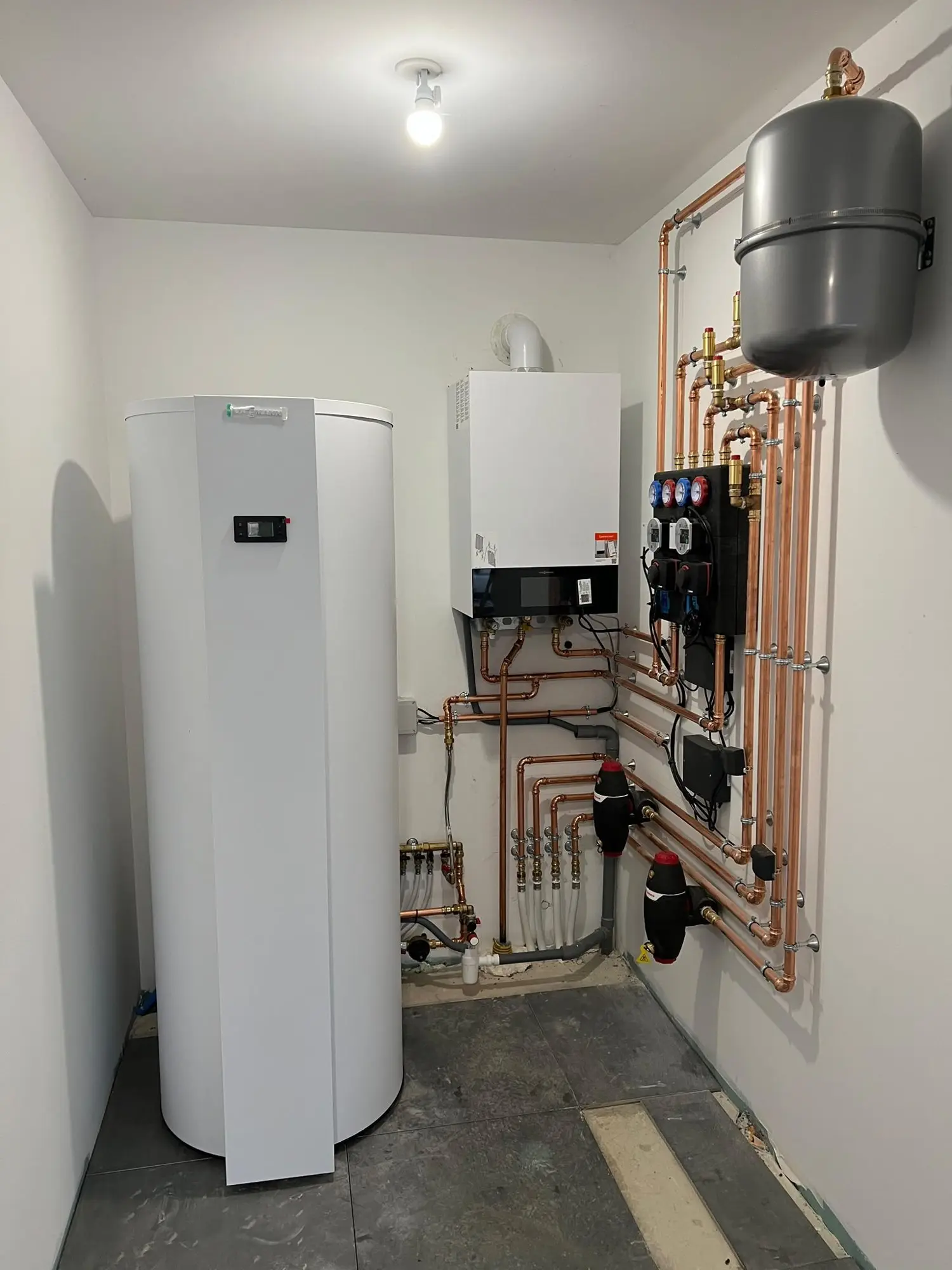

La chaudière murale est fixée au fond du local, avec son conduit d’évacuation en partie haute. À gauche, un ballon d’eau chaude de grande contenance repose au sol. À droite, le mur porte le cœur hydraulique de l’installation : des tubes en cuivre façonnés et fixés par colliers, des groupes de circulation équipés de thermomètres, des pots de filtration et, en hauteur, un grand vase d’expansion gris.

Les choix techniques visibles

Les groupes de circulation, montés côte à côte, indiquent une installation à plusieurs circuits : chacun a sa pompe, ses vannes et ses thermomètres aller et retour, ce qui permet d’alimenter des émetteurs différents à des températures différentes, par exemple des radiateurs et un plancher chauffant.

Les pots de filtration placés sur les retours captent les boues et les particules métalliques avant qu’elles n’atteignent la chaudière. Le vase d’expansion, dimensionné selon le volume d’eau de l’installation, absorbe la dilatation de l’eau quand elle chauffe et maintient une pression stable.

Le réseau en cuivre est posé à l’équerre, avec des alignements réguliers et des tubes repérables. Cela n’a rien d’esthétique seulement : un réseau lisible se dépanne et s’entretient plus vite, et chaque vanne reste accessible.

Ce que cela apporte

Une chaufferie organisée ainsi se règle circuit par circuit, s’entretient sans démontage et accepte une évolution future, comme le remplacement de la chaudière par une pompe à chaleur. Les chaudières gaz ou fioul ne bénéficient d’aucune aide à la rénovation énergétique : nous les installons et les entretenons sans les présenter comme aidées. Voyez notre page chauffage et notre page entretien de chaudière, puis demandez votre devis.
