Plancher chauffant hydraulique dans une maison neuve, avant chape

Tubes de plancher chauffant posés en spirale sur isolant quadrillé, dans les pièces de vie, le hall et au pied de l’escalier d’une construction neuve, photographiés juste avant le coulage de la chape.

Métier: Chauffage
Secteur: Lorraine
Chantier: 16 octobre 2026

Ces quatre photos montrent un plancher chauffant hydraulique en construction neuve, à l’étape où il se juge le mieux : les tubes sont posés, fixés et visibles, juste avant que la chape ne les recouvre définitivement. Le chantier n’a pas été documenté autrement que par ces images. Nous décrivons donc ce qu’elles montrent, sans en déduire la commune, la surface ni la durée des travaux.

Ce que l’on voit

Les tubes rouges sont posés sur un isolant quadrillé, dont le marquage sert de repère pour tenir un écartement constant entre deux passages. Dans le séjour comme dans la pièce aux trois fenêtres, la boucle dessine une double spirale : le tube entre jusqu’au centre de la pièce puis repart en sens inverse, entre ses propres passages. L’eau la plus chaude côtoie ainsi l’eau qui revient refroidie, et la température du sol reste homogène, sans bande plus chaude au départ de la boucle.

Le long des murs, une bande périphérique blanche est visible. Elle désolidarise la future chape des cloisons et absorbe sa dilatation quand le plancher chauffe. Dans le hall, le tube contourne le pied de l’escalier avec des rayons larges, sans pli : un tube pincé à cet endroit freinerait le débit de toute la boucle.

Les choix techniques visibles

La grande pièce est découpée en plusieurs boucles posées côte à côte. Dans ce type de pose, chaque boucle garde une longueur limitée et rejoint sa propre sortie du collecteur, pour que les pertes de charge restent maîtrisées et que l’équilibrage soit possible pièce par pièce. Le pas de pose semble plus serré près des baies vitrées et de l’entrée, là où les déperditions sont les plus fortes.

Ce que cela apporte

Un plancher chauffant fonctionne avec une eau tiède, autour de 30 à 35 °C. C’est l’émetteur le plus adapté à une pompe à chaleur, dont le rendement est d’autant meilleur que la température de départ est basse. Il libère aussi les murs de tout radiateur. Pour en savoir plus, voyez notre page plancher chauffant, puis demandez votre devis.

Le chantier en images

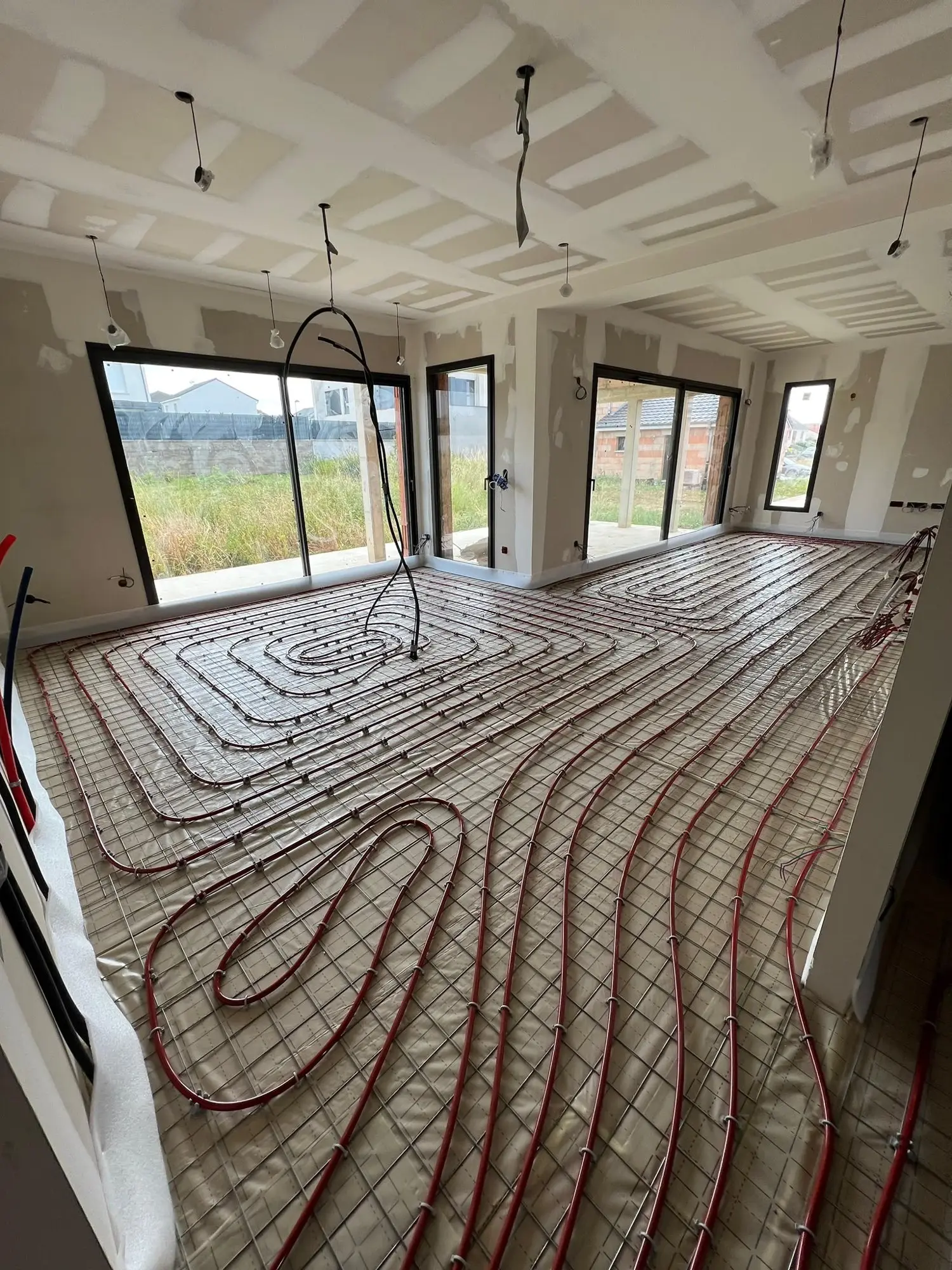

Dans la pièce principale, la boucle part en double spirale : aller et retour alternent, ce qui égalise la température du sol.

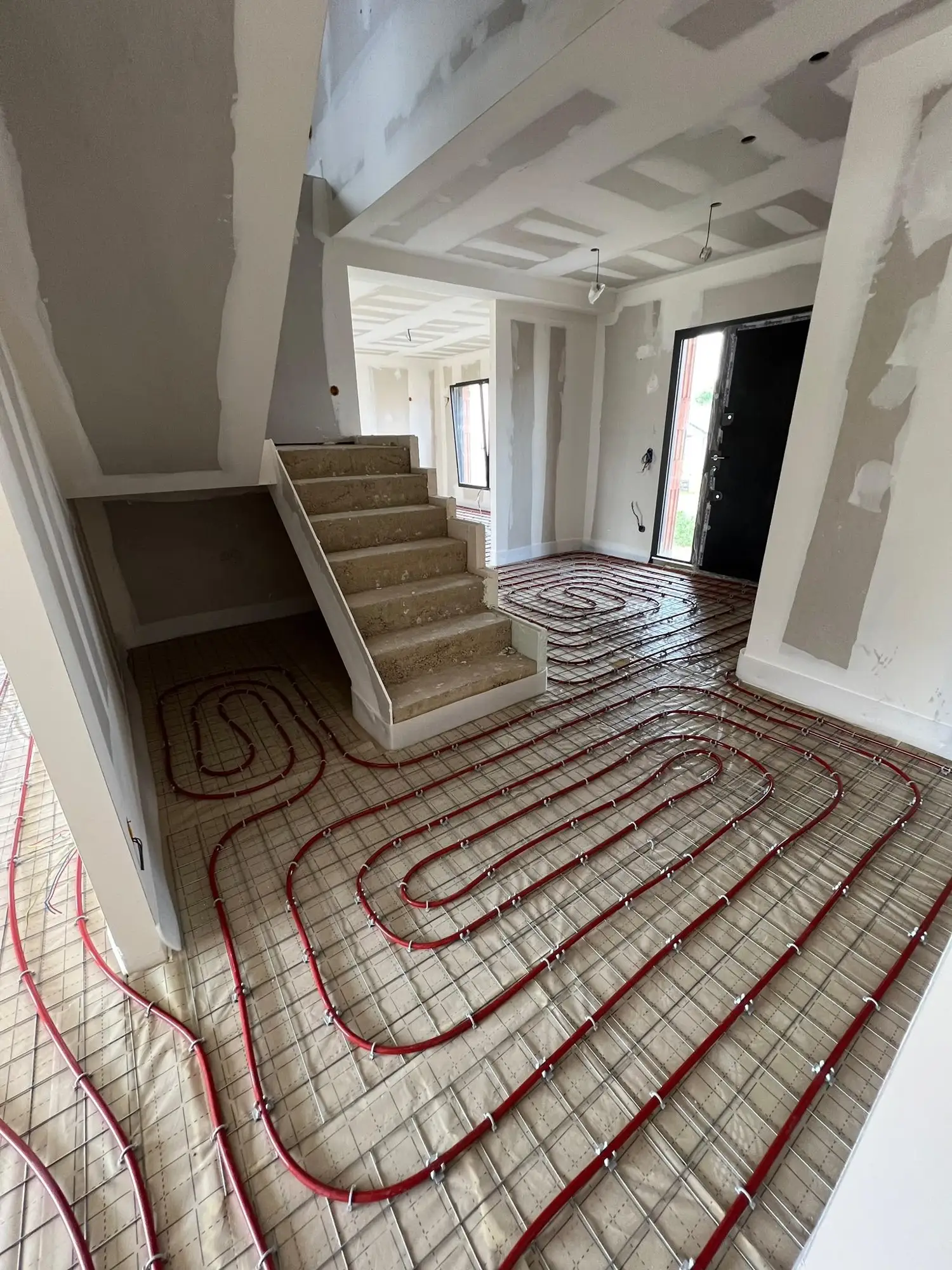

Le tube contourne le départ de l’escalier sans pli ni écrasement, avec un pas resserré près de l’entrée.

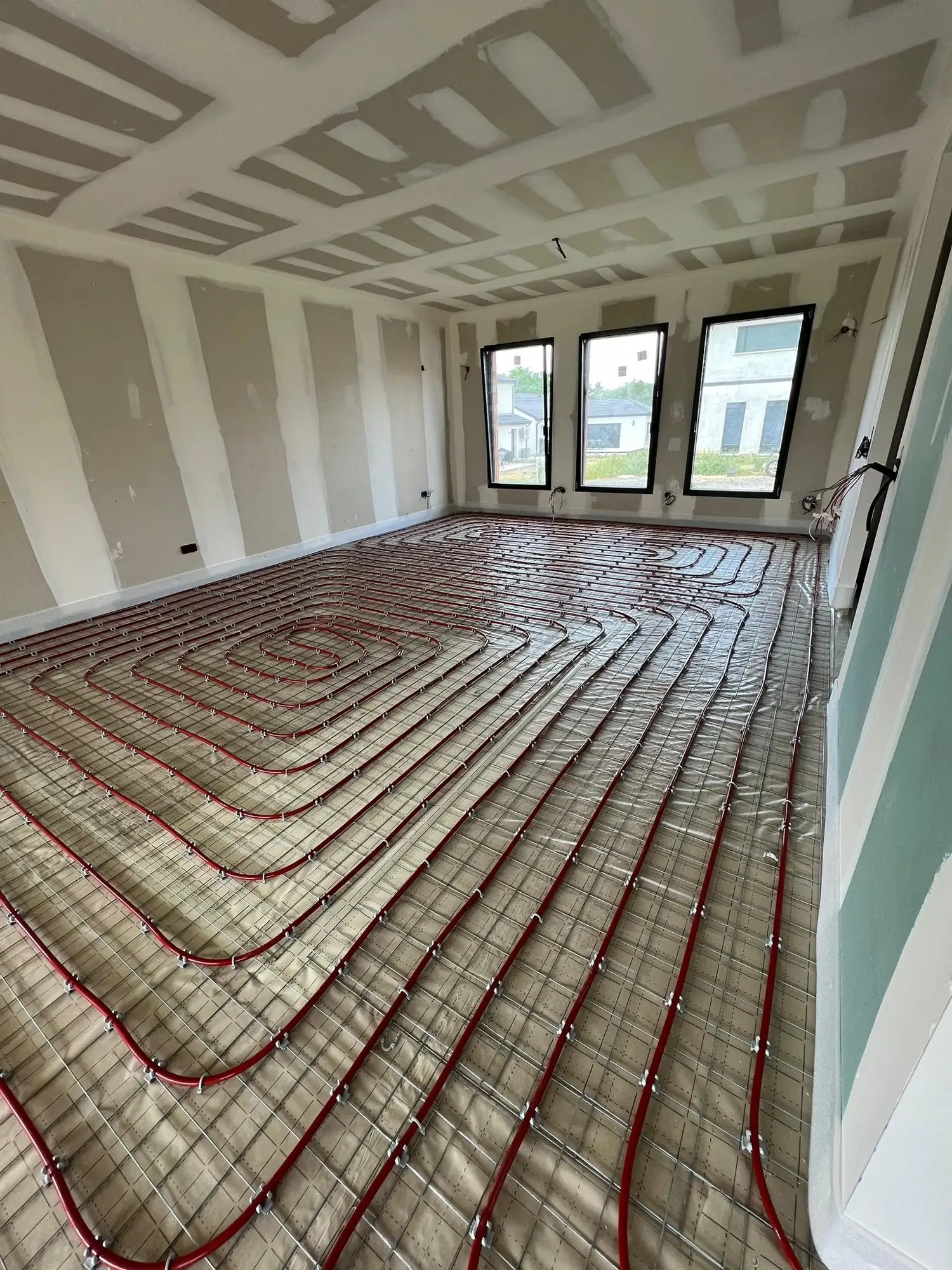

Une spirale régulière couvre la pièce d’un mur à l’autre, jusqu’au pied des fenêtres.

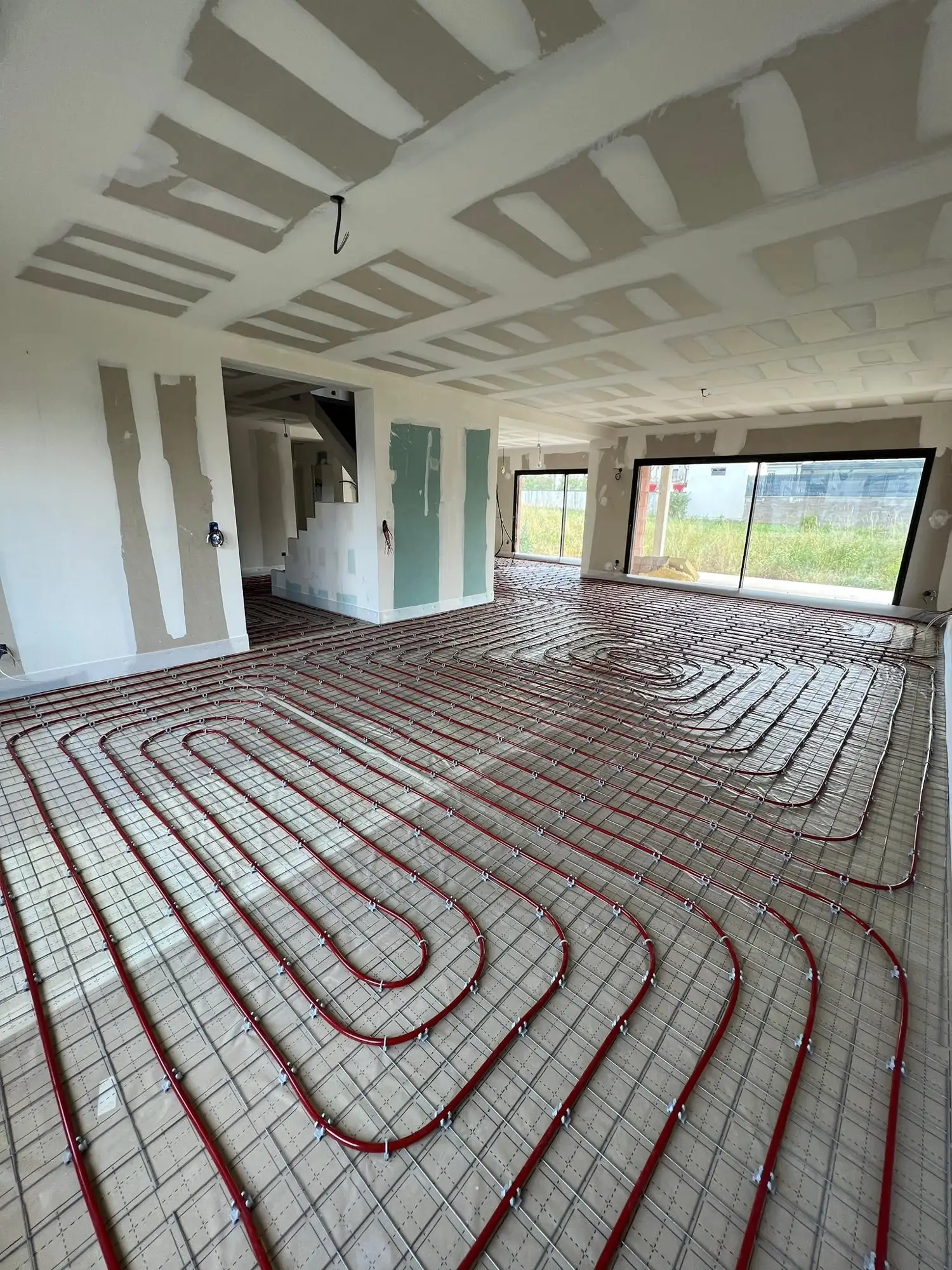

Plusieurs boucles se partagent la grande surface, pour qu’aucune ne soit trop longue.
